Il nuovo Qeye 800 convince per l'analisi e la misurazione ottica veloce, ad alta risoluzione ed efficiente dei campioni. Soprattutto per la misurazione e l'ispezione standardizzata dei cordoni di saldatura secondo la norma DIN EN ISO 5817.
Strumenti di misurazione come la dimensione A, la profondità di bruciatura, i limiti di valutazione e il rapporto di ispezione conforme agli standard sono inclusi come standard nel software Qpix Control2, collaudato e facile da usare. Modalità grafica integrata di template con elementi di misura predefiniti e catalogo standard QATM, così come la gestione di template specifici del cliente.
Qeye fa risparmiare tempo, fornendo analisi e misurazioni dettagliate con estrema precisione. Robusto design industriale moderno. Facile sostituzione del portacampioni in vetro. Assolutamente a prova di polvere grazie all'assemblaggio in camera bianca.
Video di prodotto
Qeye impressiona con una precisione assoluta:

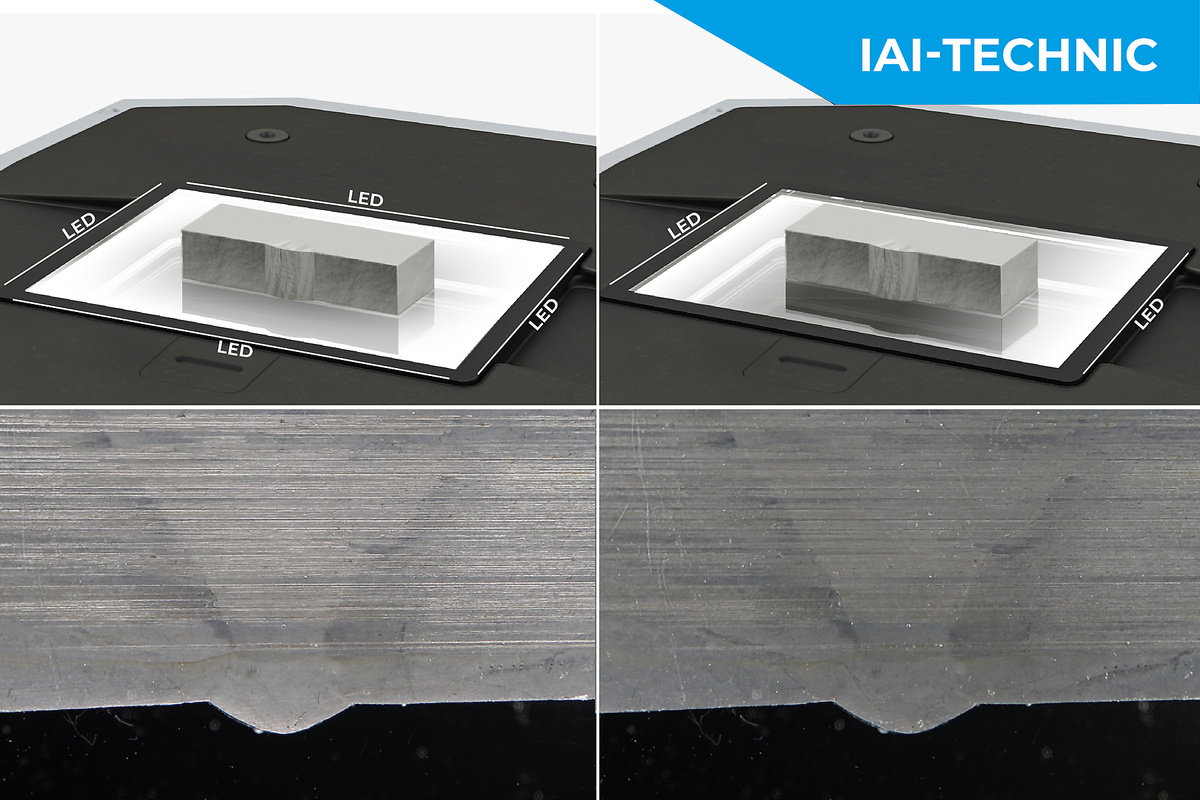

IAI = Intelligent Area Illumination. Il sistema Qeye è dotato di un'innovativa illuminazione dell'area di analisi a LED. Ognuno dei 4 profili di illuminazione (destra, sinistra, anteriore, posteriore) può essere attivato o disattivato in modo fluido e individuale. Questo permette ora un test più veloce e preciso, senza il disturbo di influenze luminose o riflessi di molatura.

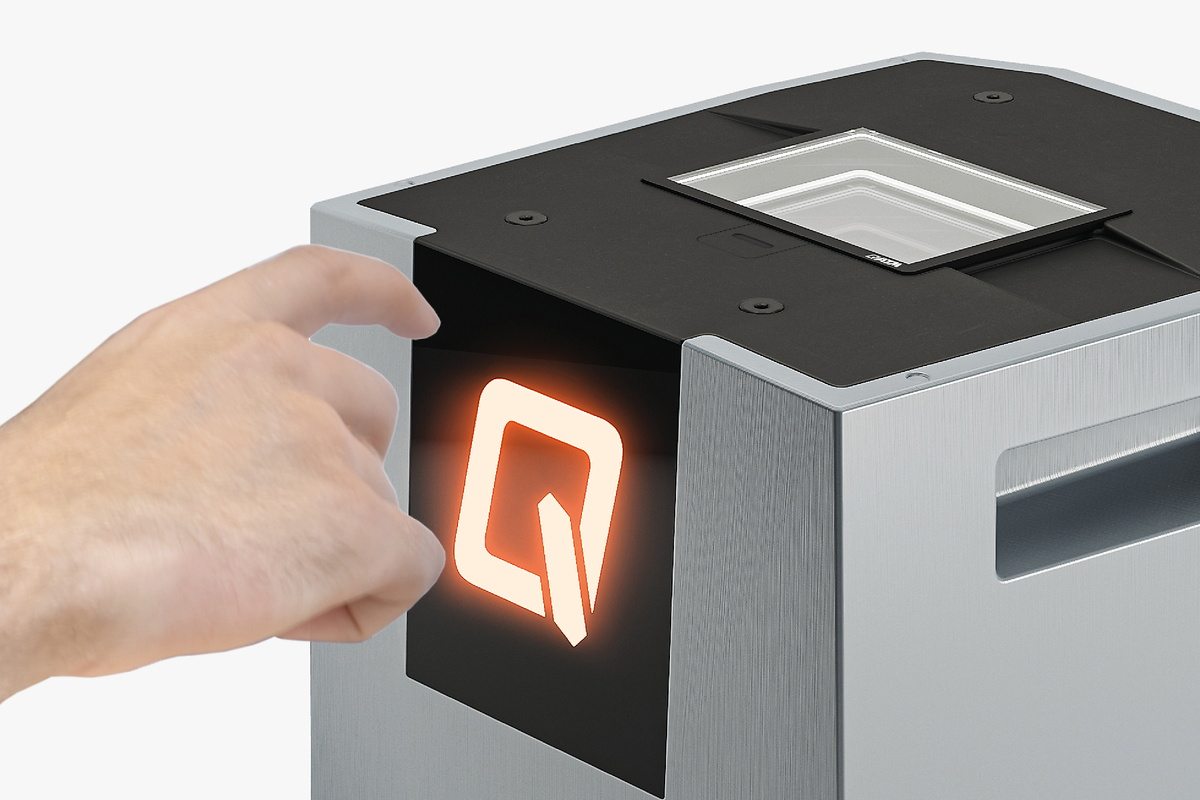

Qeye offre un'impressionante facilità d'uso tramite pulsanti capacitivi liberamente programmabili. Una volta centrato, il Q si illumina per indicare lo stato attuale, e utilizzato per attivare l'imaging. I pulsanti situati negli angoli possono essere configurati per controllare l'illuminazione LED, lo zoom, il campo visivo e la luminosità. Il pannello di controllo soft-touch è reattivo, anche se usato con i guanti.
Il sistema ottico del Qeye consente di variare il campo visivo tra 80 x 60 mm e 2,3 x 1,7 mm. Grazie allo zoom ottico e digitale, si ottiene un ingrandimento combinato di 35 volte. Ciò consente all'utente di vedere i dettagli più piccoli, pur mantenendo la visione d'insieme.

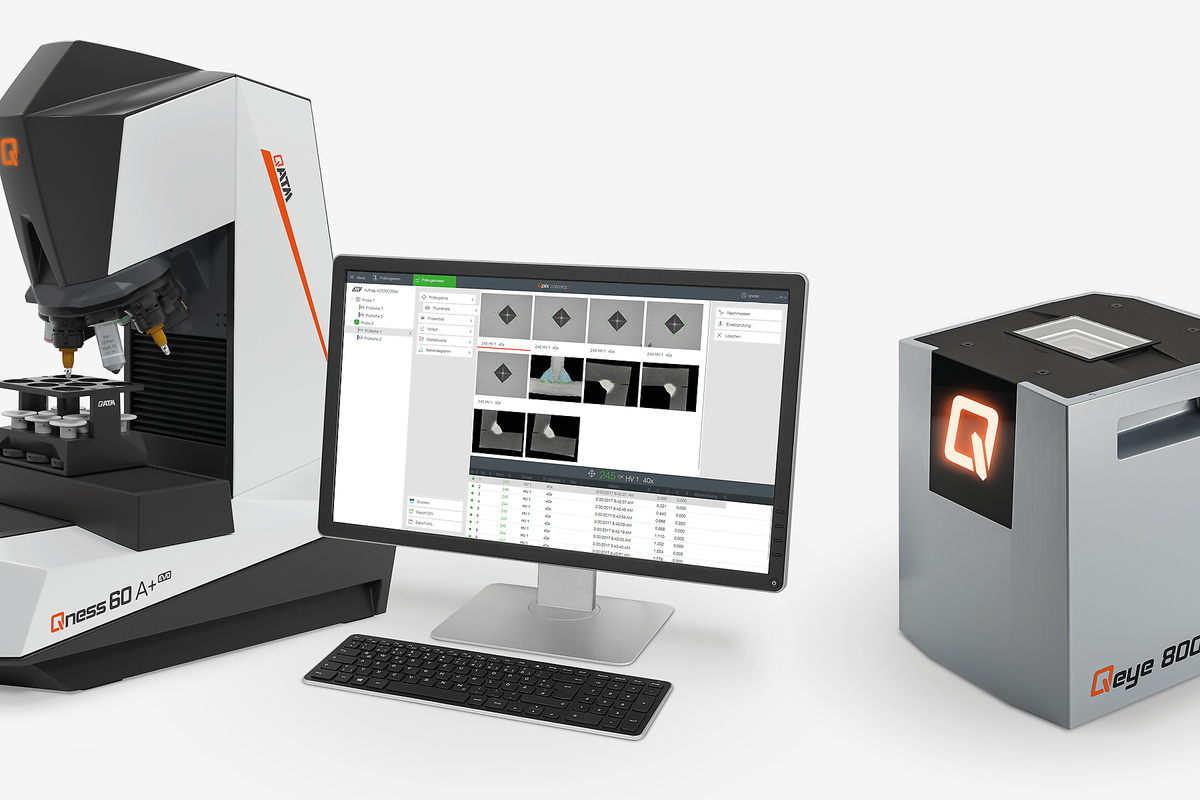

Gestito dal collaudato e affidabile software Qpix Control2. Combinazione di test di durezza e analisi ottica in un'interfaccia utente familiare utilizzando un solo PC. Misurazione e ispezione efficienti dei campioni di saldatura in pochi secondi, immagine dal vivo, Smartview 3D e un sistema di reportistica uniforme per le prove di durezza e l'analisi macro.
Qeye garantisce un'ispezione veloce, semplice, precisa e standardizzata delle saldature e visualizza tutte le irregolarità. La documentazione delle anomalie può essere aggiunta a una misurazione in qualsiasi momento. L'uso di sistemi di template nel reporting assicura una ripetibilità e un'affidabilità illimitata e precisa per quanto riguarda le procedure di ispezione delle saldature, le sequenze di misurazione e i valori limite.

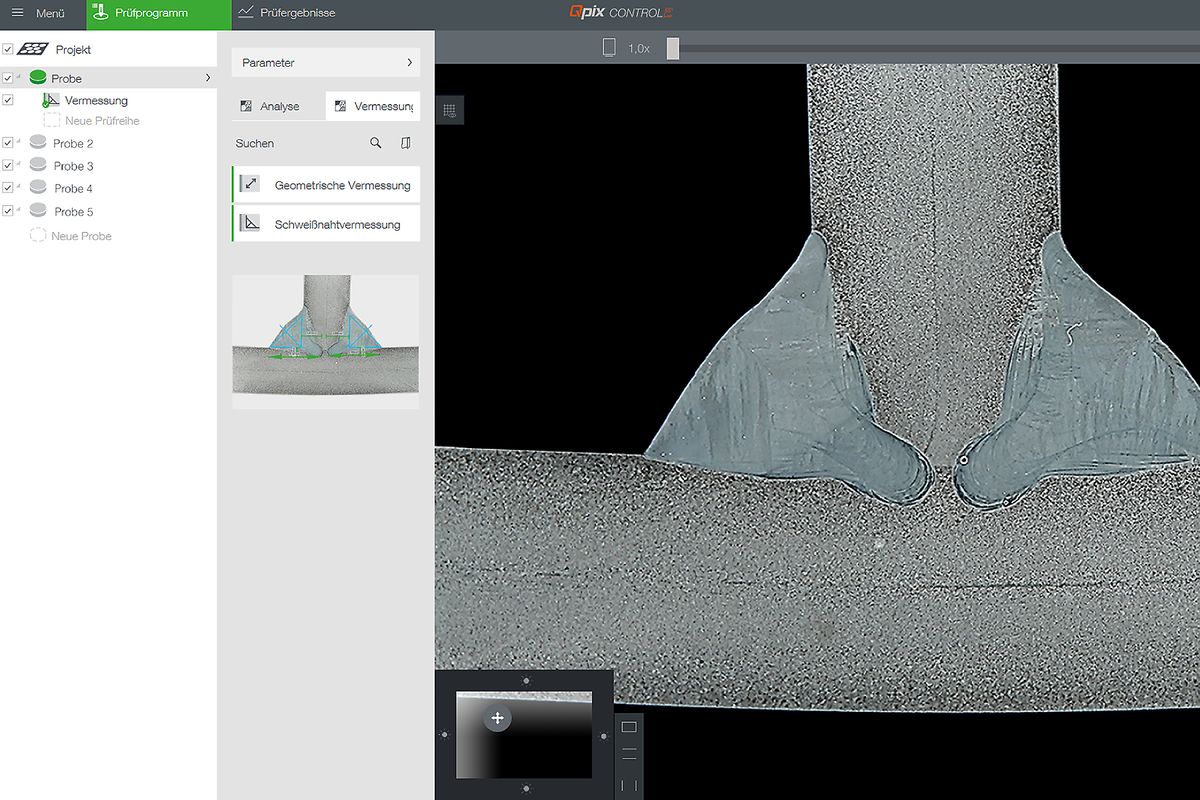

Misurazione della saldatura a filetto con una gamma completa di strumenti di misurazione ad azionamento intuitivo

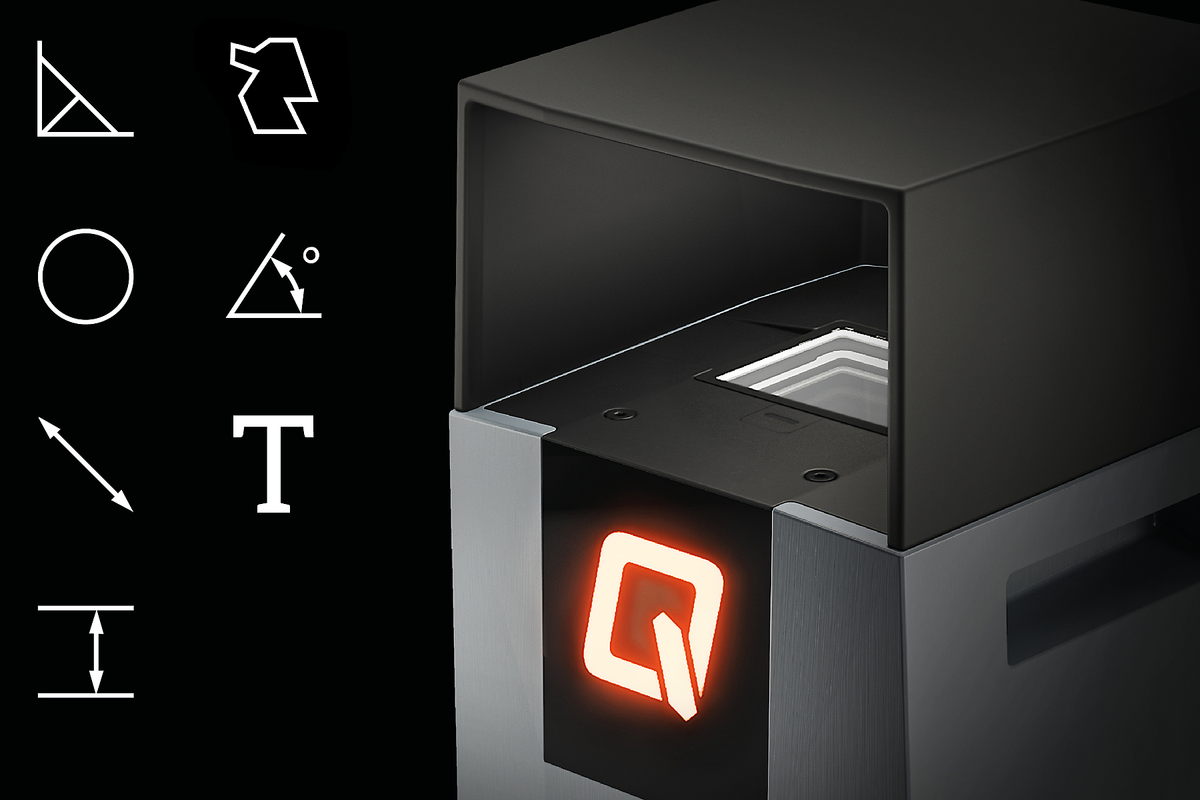

Strumenti di misura precisi assicurano la misurazione facile e veloce dei campioni di saldatura. Lunghezze, angoli, cerchi, poligoni per il calcolo dell'area o del perimetro. Zoom e luminosità possono essere calibrati individualmente.
I modelli individuali del cliente possono essere salvati e richiamati in qualsiasi momento. Gli elementi di misura predefiniti e il catalogo standard QATM sono anche preinstallati nel sistema.

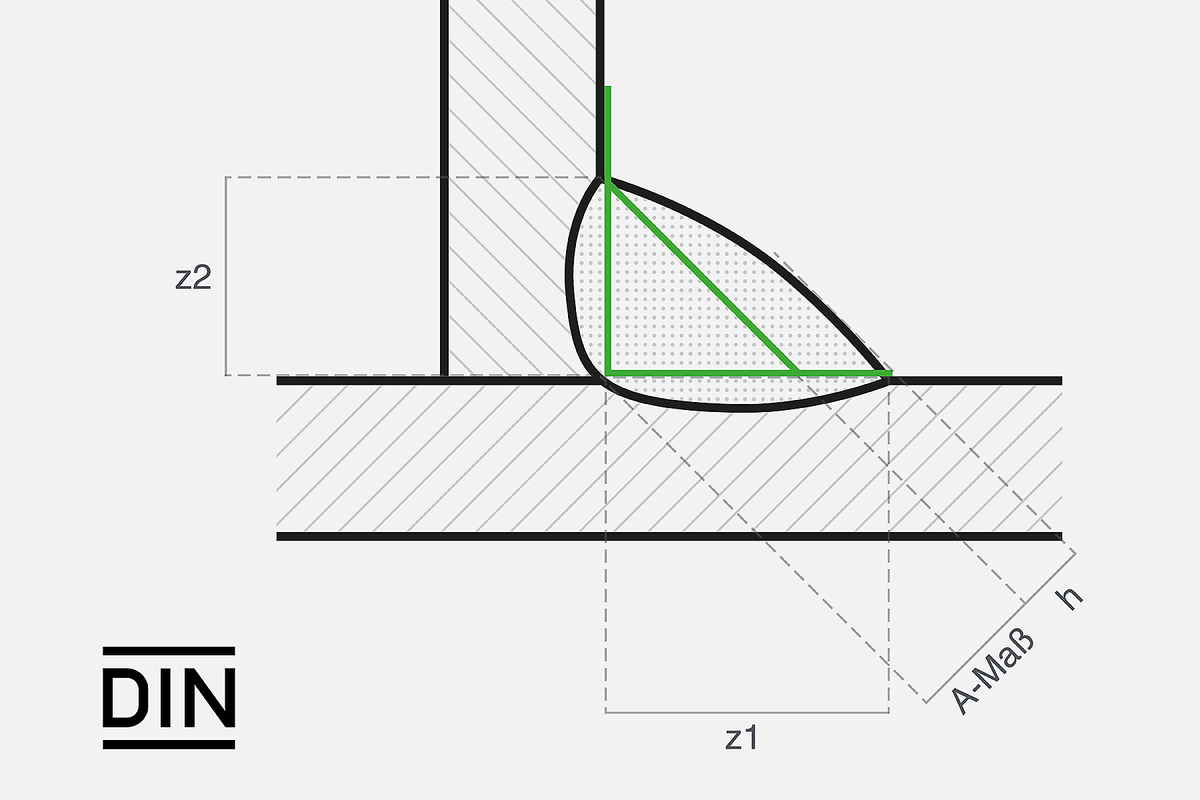

Tutti gli strumenti di misura necessari sono, naturalmente, una componente di base del software per le ispezioni delle saldature secondo la norma DIN EN ISO 5817. Per esempio: la dimensione A, la profondità di bruciatura, i limiti di valutazione e un rapporto di ispezione conforme alle norme.

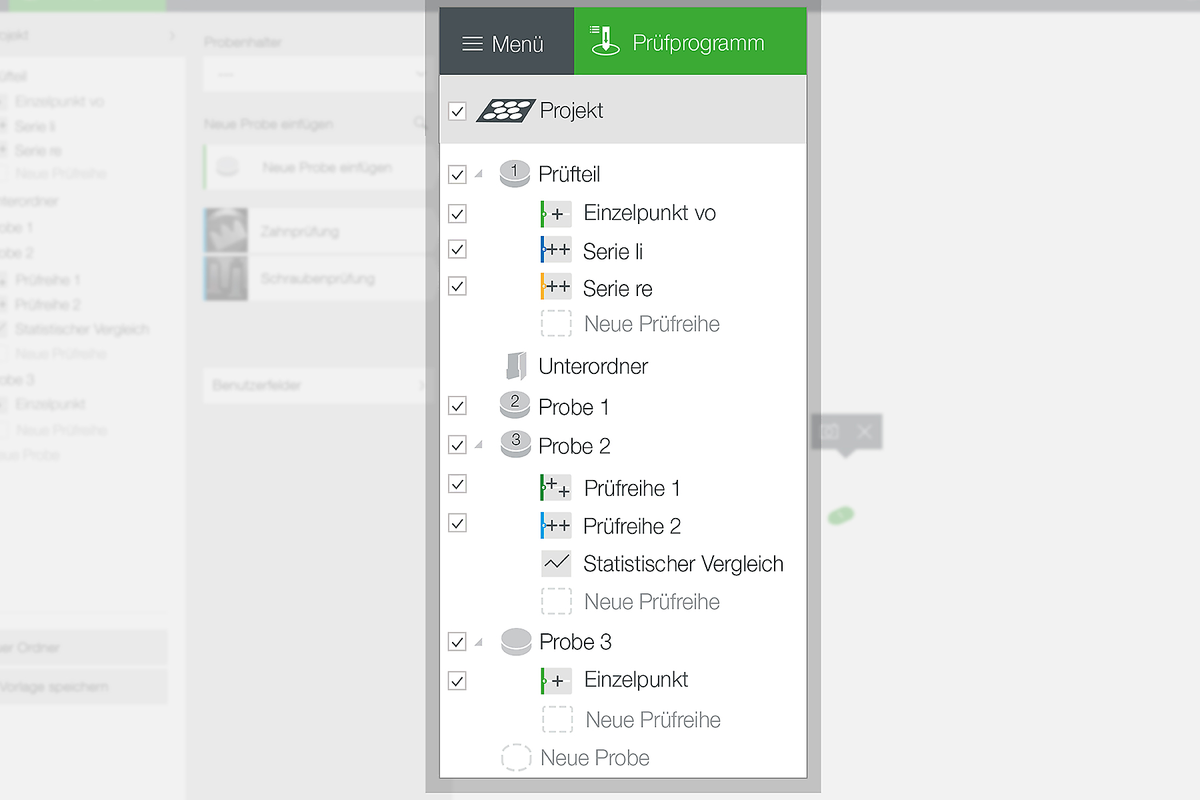

Approfittate di una gestione dei lotti strutturata in modo chiaro, dell'uso efficace di template di vari progetti di test, di risultati di misurazione ben organizzati e di tutte le informazioni sul lavoro in background. Una volta creati, i modelli ricevono tutte le informazioni necessarie sui campioni di prova, compresi i metodi di prova, le designazioni e le informazioni sul campo utente.
Molte funzioni di esportazione di livello professionale sono integrate di serie nelle soluzioni Qness. I dati grezzi vengono esportati in CSV/TXT e XML, le esportazioni di report in MS Word, Excel, PowerPoint e PDF - come questioni specifiche per ogni parte o come esportazioni individuali. Tutte le configurazioni di esportazione possono anche essere memorizzate individualmente per i modelli.

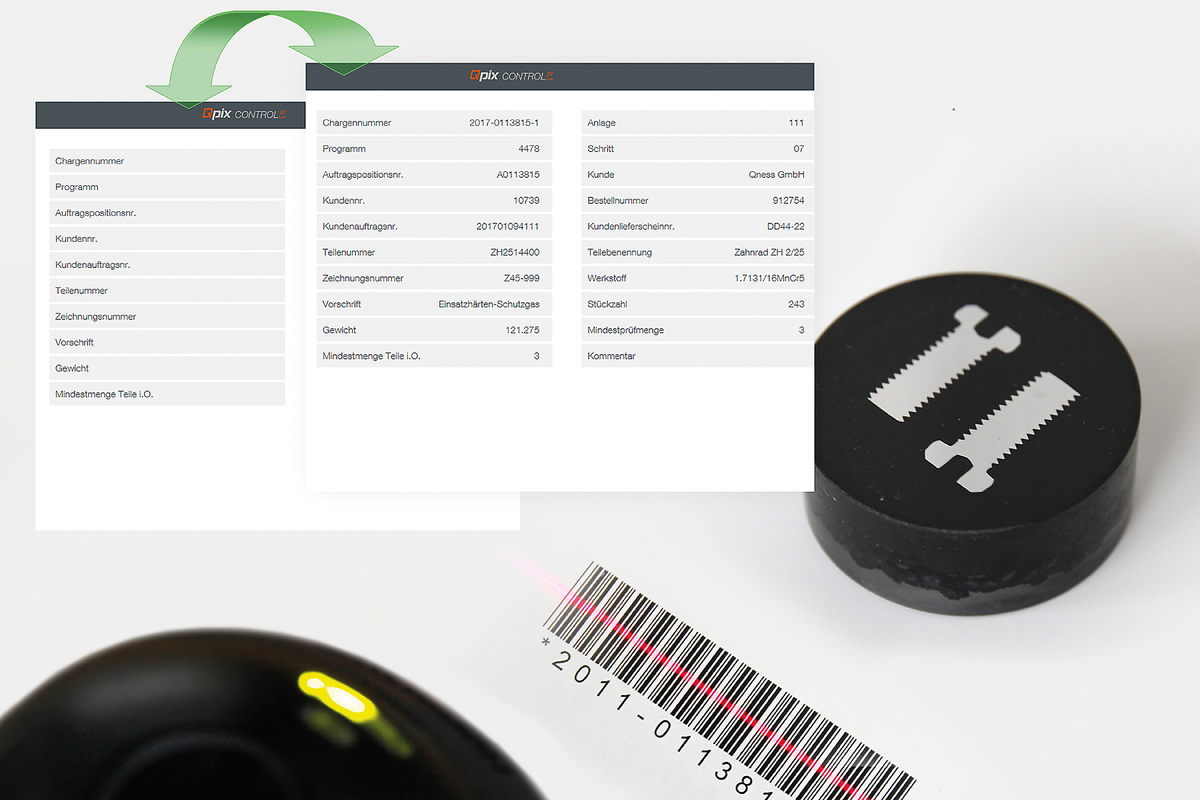

Le piattaforme software Qpix supportano l'uso di lettori di codici a barre e QR code, semplificando i flussi di lavoro per gli ispettori e prevenendo gli errori degli operatori. Il caricamento dei dati di intestazione è semplice (standard), e i lettori possono essere completamente integrati per selezionare automaticamente i modelli o recuperare i dati da sistemi di livello superiore (opzionale).

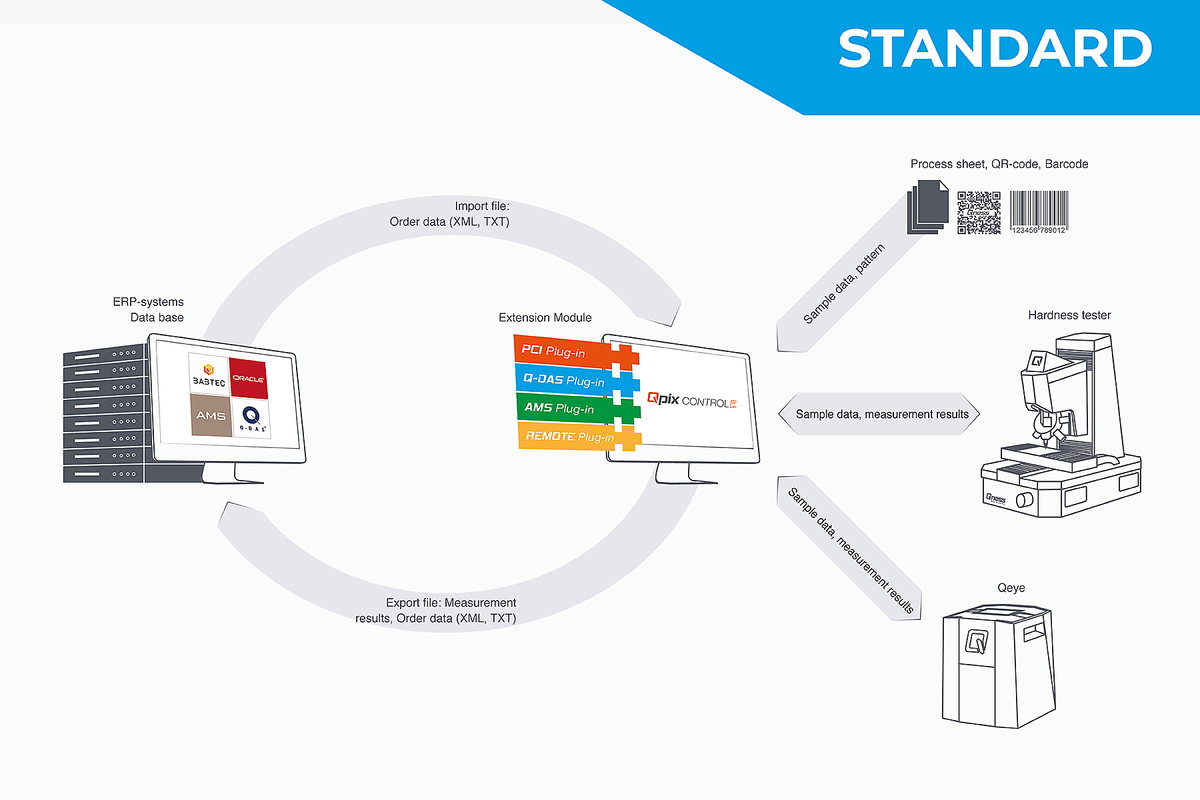

Qconnect è l'interfaccia del software QATM Qpix Control2, che fornisce ai clienti un portafoglio completo di connettività tra dispositivi - dalla produzione seriale, alle interfacce XML aperte (bidirezionali) e alle soluzioni plug-in predefinite, come il QDAS Plug-In+, fino alle soluzioni di connettività specifiche del cliente implementate completamente da QATM. Abbiamo una soluzione professionale per ogni esigenza applicativa.

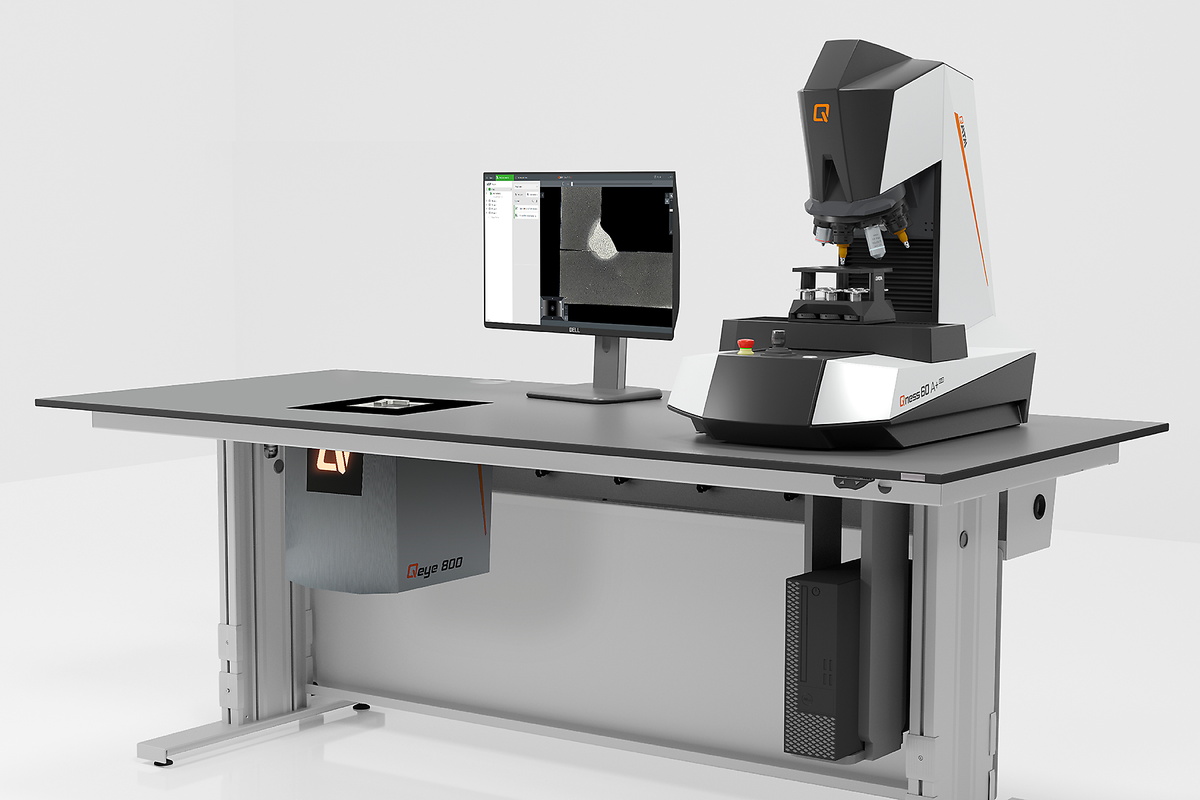

Il nuovo Qeye può anche essere integrato in un tavolo da laboratorio di prova. Adattato alle esigenze individuali, regolabile in altezza e disponibile opzionalmente con un durometro per ogni laboratorio.

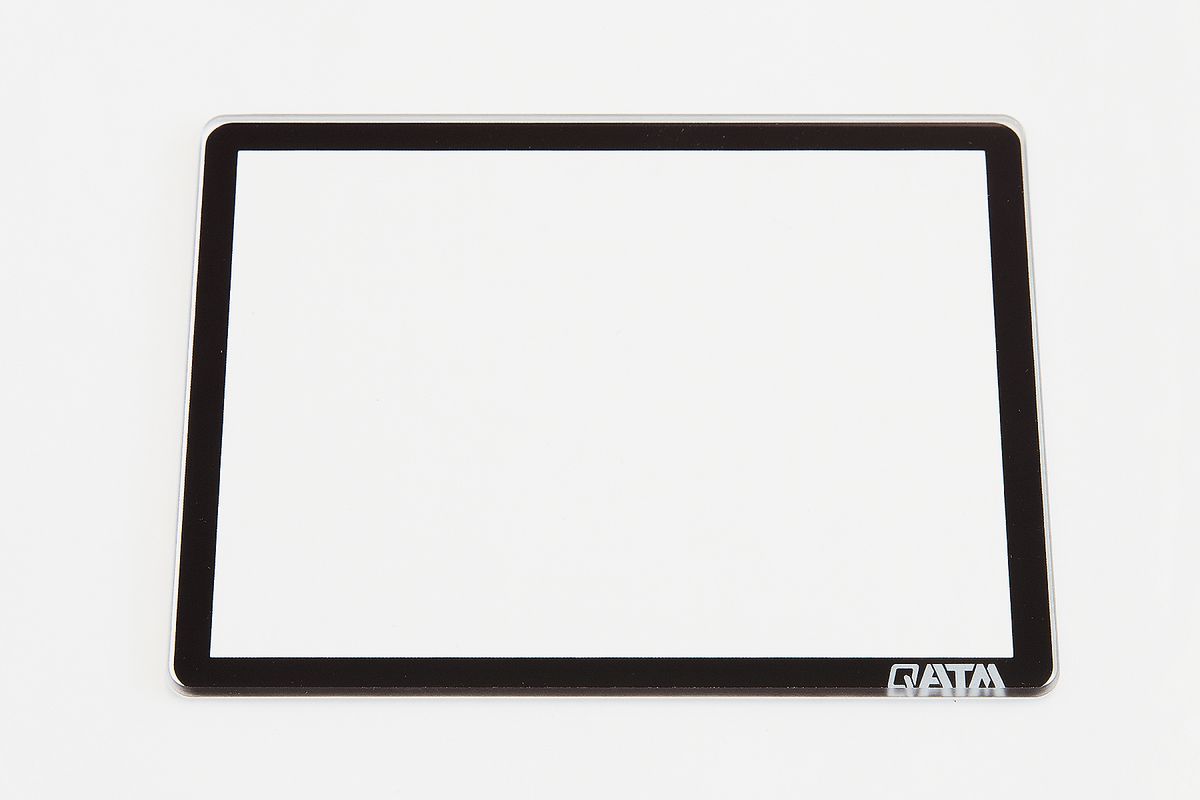

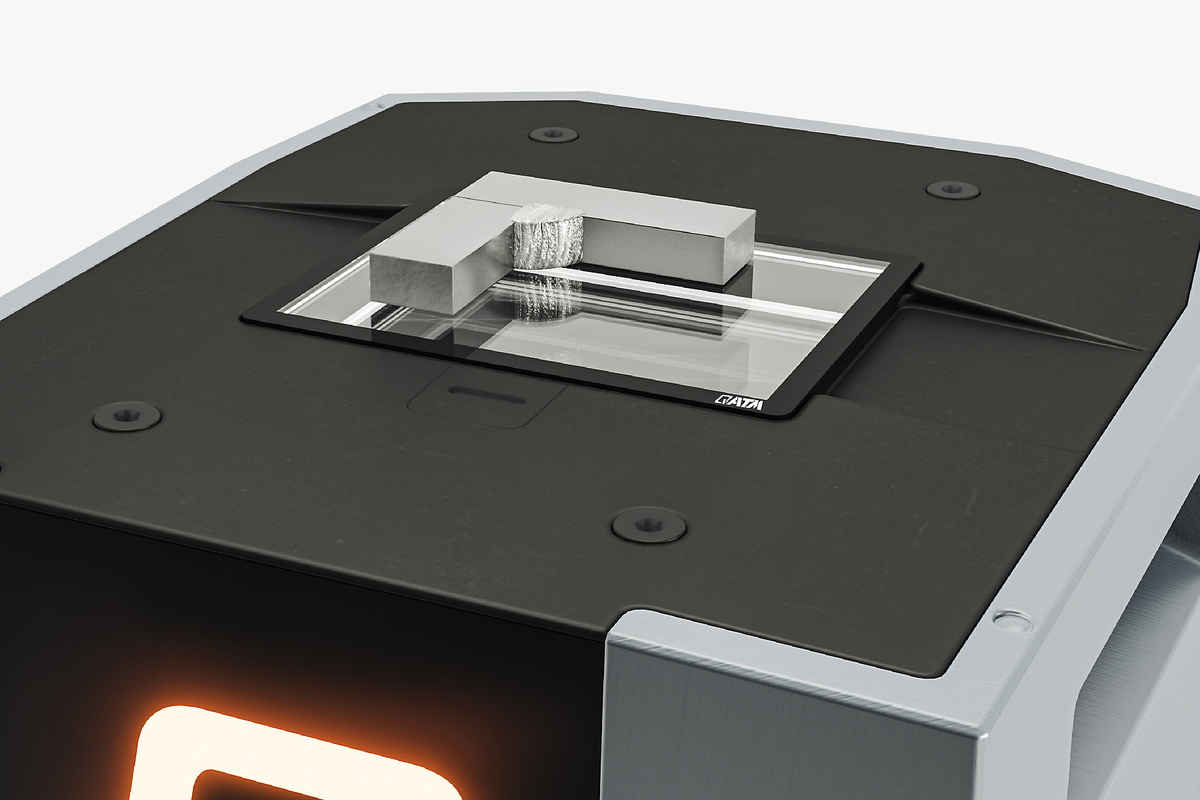

I portacampioni sono strumenti piccoli ma estremamente importanti nell'analisi dei campioni. Disponibili in set di 5, in vetro borosilicato con rivestimento antiriflesso. Disponibile opzionalmente in vetro borosilicato temperato.

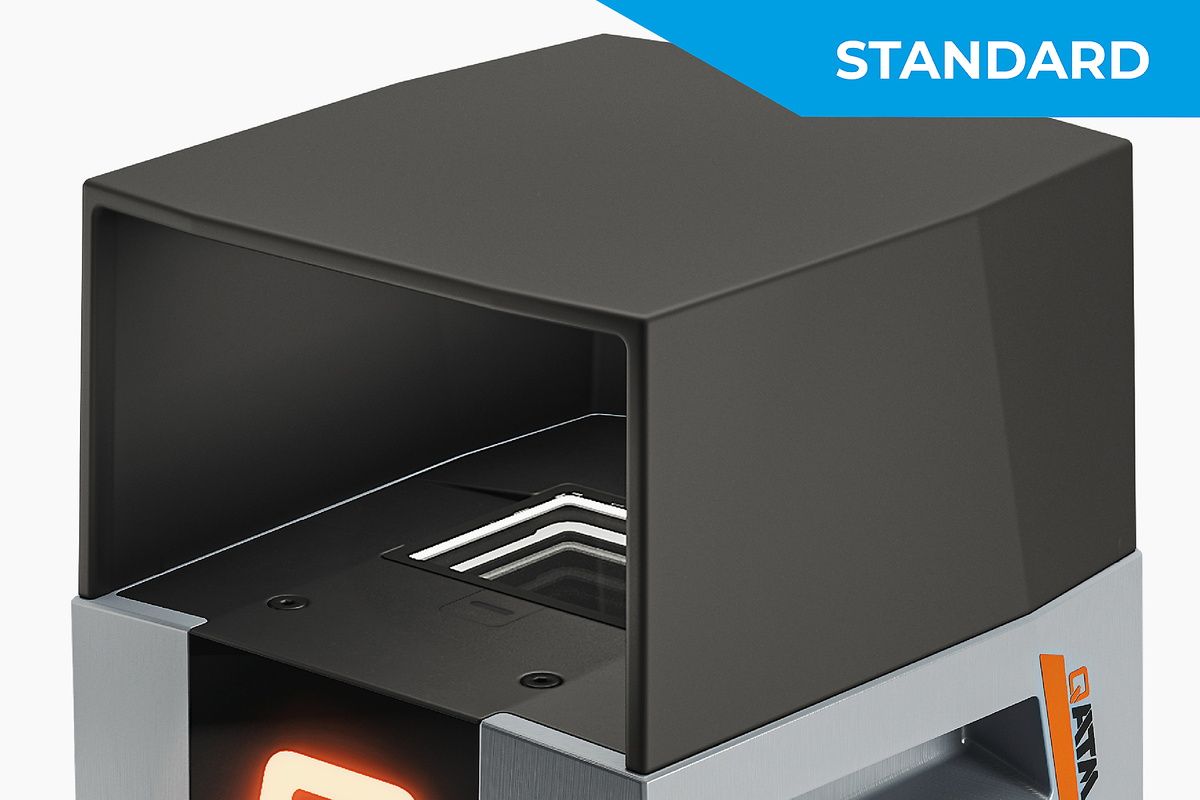

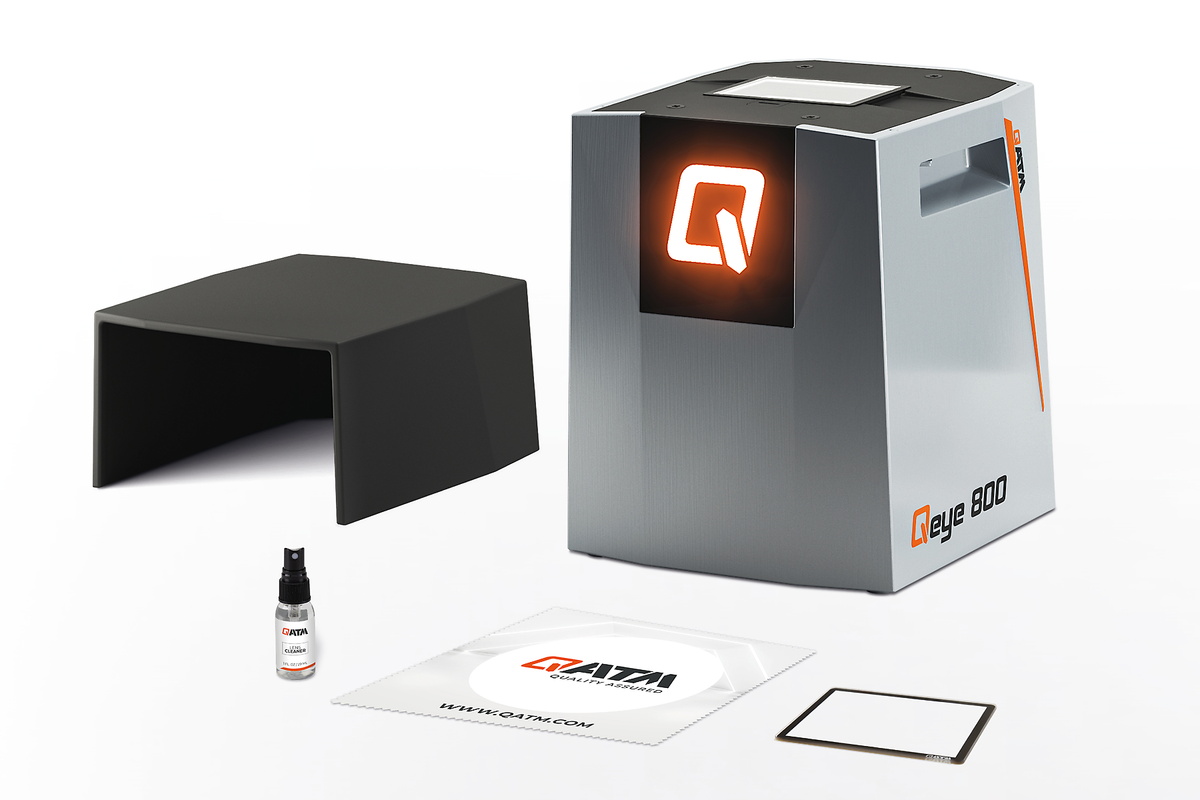

Il cappuccio schermante Qeye assorbe la luce estranea e i riflessi sono completamente eliminati. Incluso come standard con ogni Qeye.

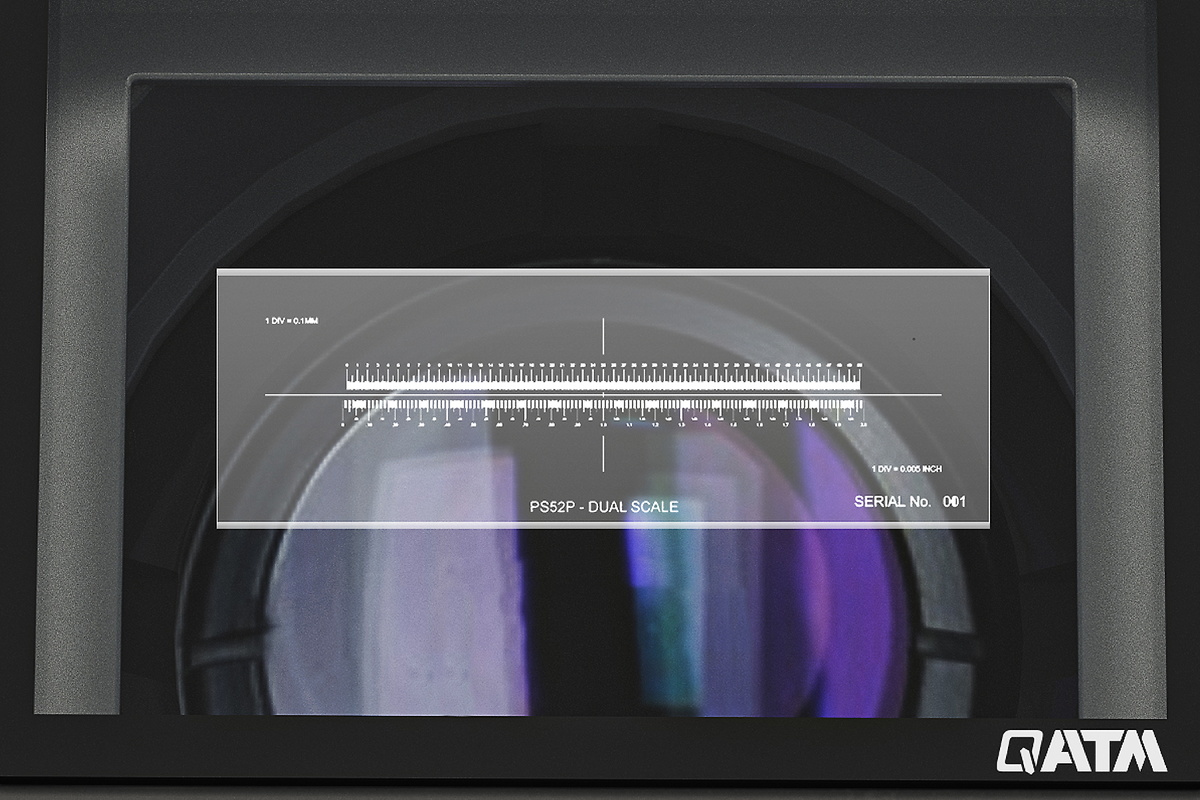

Un micrometro per oggetti da 50 mm con una risoluzione di 0,1 mm garantisce un controllo facile e preciso dell'ingrandimento ottico. Disponibile opzionalmente con certificato UKAS.

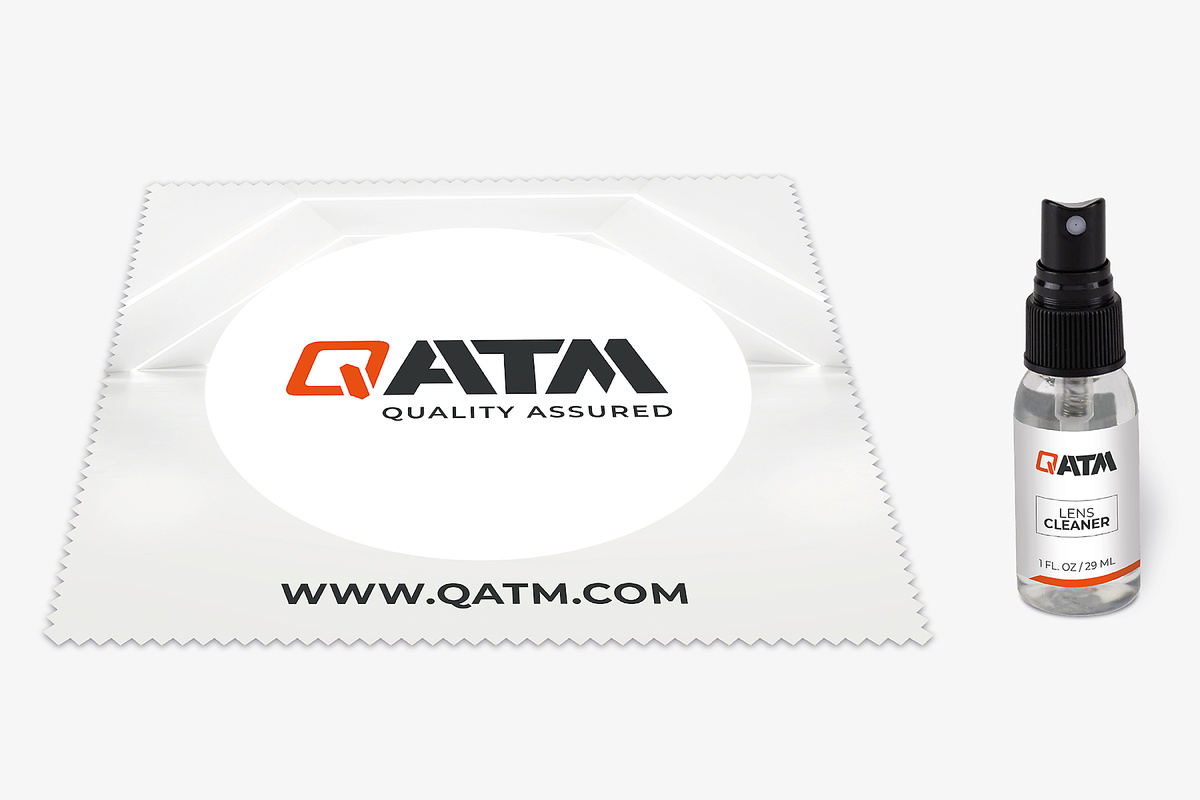

Panni in microfibra di alta qualità, panni di pulizia e detergenti speciali per vetri per una brillantezza perfetta. Raccomandiamo l'uso esclusivo di materiale di pulizia QATM appositamente sviluppato.
| Zoom | ottico: 1x - 20x, digitale: 30x - 35x |
| Telecamera | 4K Ultra HD - 8,5 megapixel - USB 3.0 |
| Illuminazione | IAI - unità LED (Intelligent Area Illumination) |
| Software | Qpix Control2 |
| Funzionamento della macchina | sistema PC esterno (Windows 11 64-bit) |
| Dimensioni portacampioni in vetro (L x P x A) | 95 x 75 x 2 mm (3.7 x 3.0 x 0.08“) |
| Peso massimo del campione | 5 kg (11 lbs) |
| Interfaccia | 1 x USB 3.0 |
| Potenza fornita | 100 - 240 V ~1/N/PE, 50 - 60 Hz |
| Consumo di energia | Inattivo: ~35 W Funzionamento: ~60 W Max. ~100 W |
| Dimensioni | 220 x 220 x 260/365* mm (8.7 x 8.7 x 10.2/14.3") *insieme Coperchio Qeye |
| Fabbisogno di spazio | 300 x 300 mm (11.8 x 11.8“) |
| Peso | 16 kg (35.3 lbs) |
| Temperatura ambiente | 18 - 28 °C (64 - 82 °F) |
| Umidità massima | massimo 70 % - senza condensa |
Soggetto a modifiche tecniche ed errori
