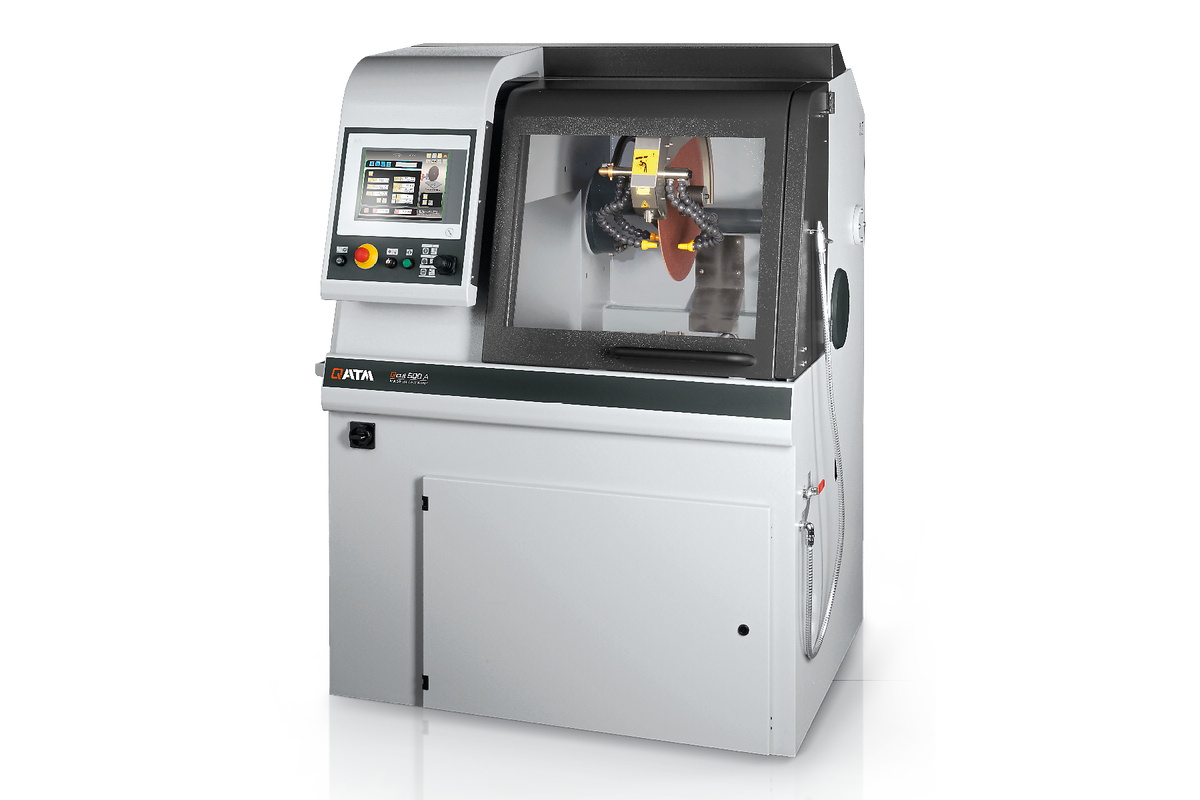

Troncatrice Qcut 500 A

La Qcut 500 A è una troncatrice metallografica da pavimento di grandi dimensioni che consente all’operatore una grande disponibilità di spazi interni e la flessibilità tipica delle troncatrici di ATM grazie anche al software di ATM che consente di compilare nuovi programmi di taglio in maniera molto semplice e veloce. Il movimento motorizzato dell’asse longitudinale (Asse X) e di quello di taglio (asse Y) può raggiungere gli 80 mm/sec in modo da garantire un veloce posizionamento ed un notevole produttività. Il motore elettrico da 15 Kw (circa 20 CV) con raffreddamento a liquido è integrato all’interno del braccio di movimentazione. Come nelle altre troncatrici della serie anche per la Brillant 275 il movimento del carter di taglio parallelamente alla tavola ne massimizza le capacità di taglio in maniera considerevole.

L’apertura frontale e laterale dotata di blocco di sicurezza consente agli operatori un facile accesso alla tavola dotata di slot longitudinali. In Ultimo, integrati all’interno della solida struttura in alluminio verniciato a polvere sono integrati anche il sistema di lubrificazione integrato ed il sistema di ricircolo per il raffreddamento del campione.

Vantaggi prodotto

Movimento longitudinale automatico (Asse-X) - Nota importante variazione dell'apparecchiatura
Movimento verticale (Asse-Y)
Spostamento automatico trasversale della mola da taglio (asse-Z) - Nota significativa variazione dell'attrezzatura
Elevata velocità di spostamento sugli assi X e Y (fino a 80 mm/sec)
Multi-position process MPP

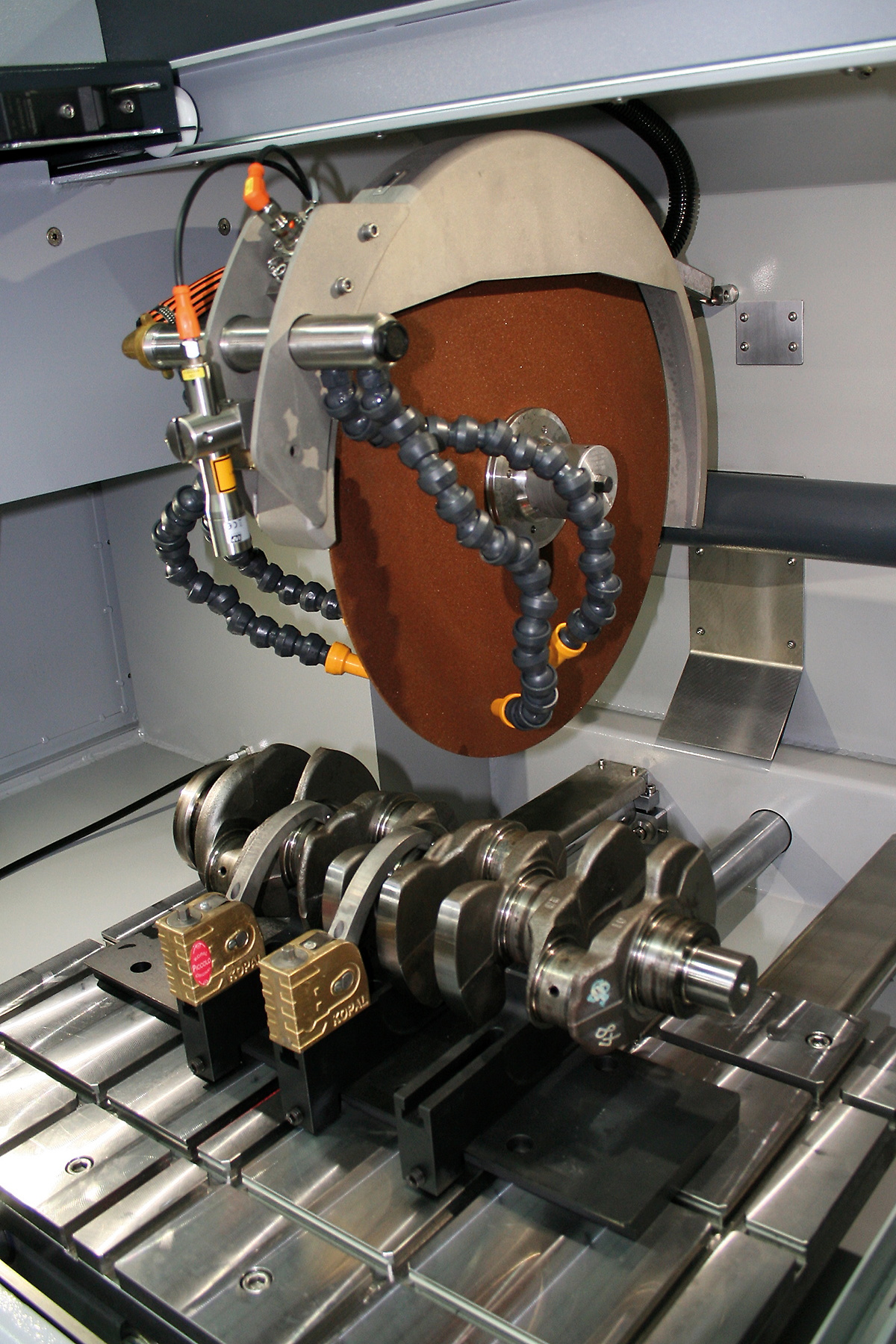

Il movimento del carter di protezione della lama rispetto alla tavola consente di aumentare la capacità di taglio.
Controllo elettronico delle prestazioni
Avanzamento di taglio pulsato variabile
Velocità variabile
Flangia con protezione in ceramica

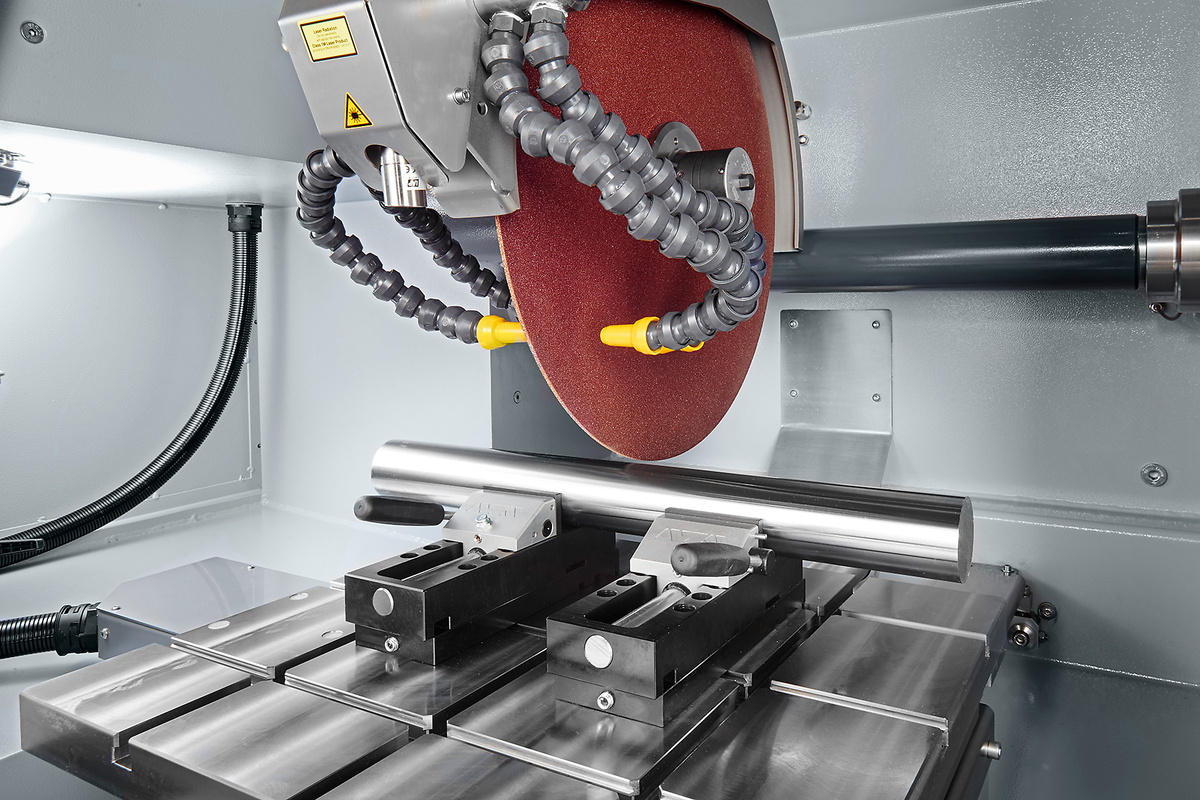

Illuminazione della camera di taglio con luce a LED flessibile
Controllo manuale di tutti gli assi tramite joystick
Display Touch-screen con software di controllo QATM
Menù accessibile via touchscreen dal quale vengono gestite tutte le impostazioni del taglio

Archiviazione di un numero illimitato di programmi con password; aggiornamento e backup mediante USB

Servizio di supporto in remoto disponibile mediante controller

Larga porta laterale e scorrevole per un ottima accessibilità alla camera di taglio e chiusura di sicurezza;

Porta scorrevole con ampia finestra fatta in vetro di sicurezza antigraffio

Opzioni: dispositivo di allineamento laser e separatore centrifugo

Dado semplice

Ampia gamma di sistemi di serraggio disponibili

Lubrificazione centrale automatica (richiesta aria compressa 6 bar)

Strutture in solido alluminio, verniciato a polvere

Aperture laterali a sinistra e a destra per parti continue

Caratteristiche

Mola da taglio	fino a ø 508 mm/20"
Capacità di taglio max.	ø 190 mm
Dimensione flangia ruota	ø 32/40 mm
Asse-X automatico	420 mm
Asse-Y automatico	280 mm
Asse-Z automatico (opzionale)	200 mm
Asse Z di precisione	0.1 mm
Piano di taglio con asse-Z WxD	550 x 500 mm, inossidabile
Piano di taglio senza asse-Z WxD	700 x 500 mm, inossidabile
Slot T	12 mm
Velocità	1000-2800 /1000-2400 rpm variabile
Alimentazione	30 KVA
Potenza Motore (principale)	15 kW, S1 operation

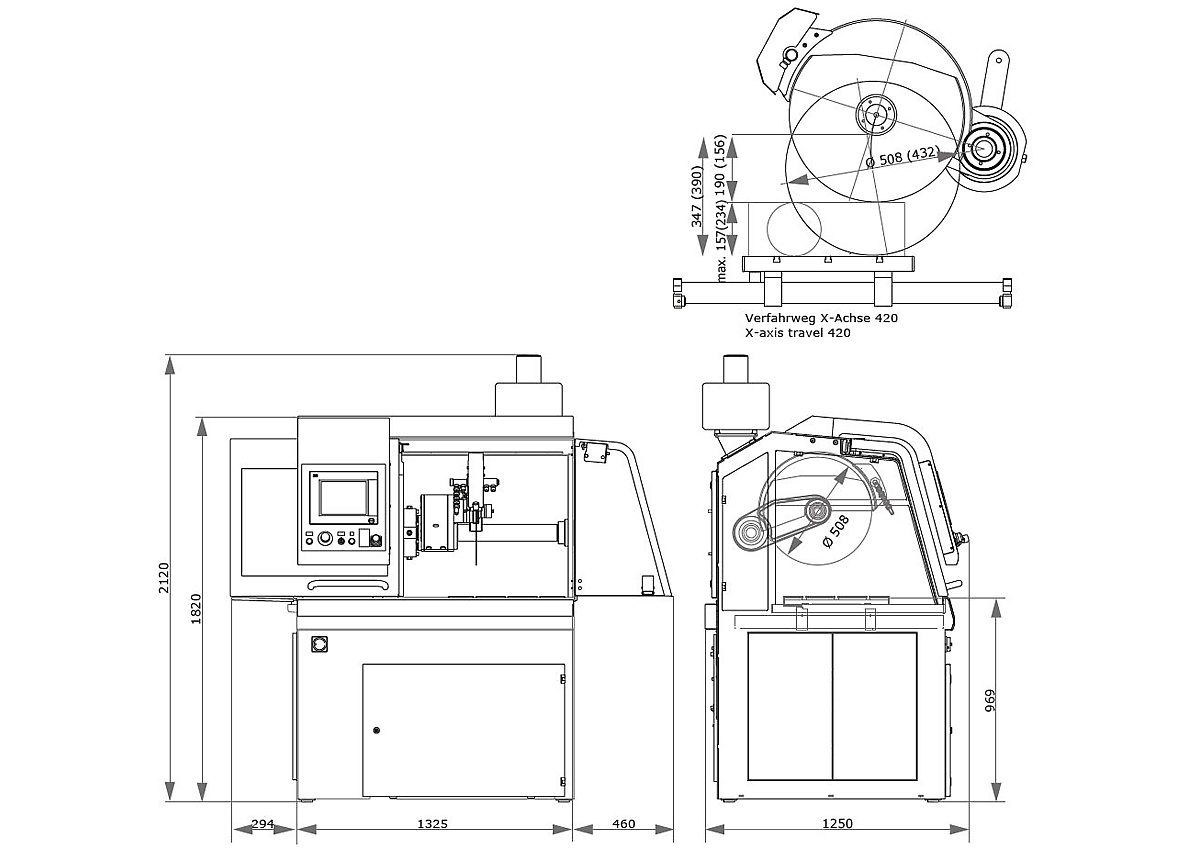

W x H x D	1300 x 1820 x 1250 mm
Peso	~ 1000 kg (dipende dalla configurazione)

_{Soggetto a modifiche tecniche ed errori}
