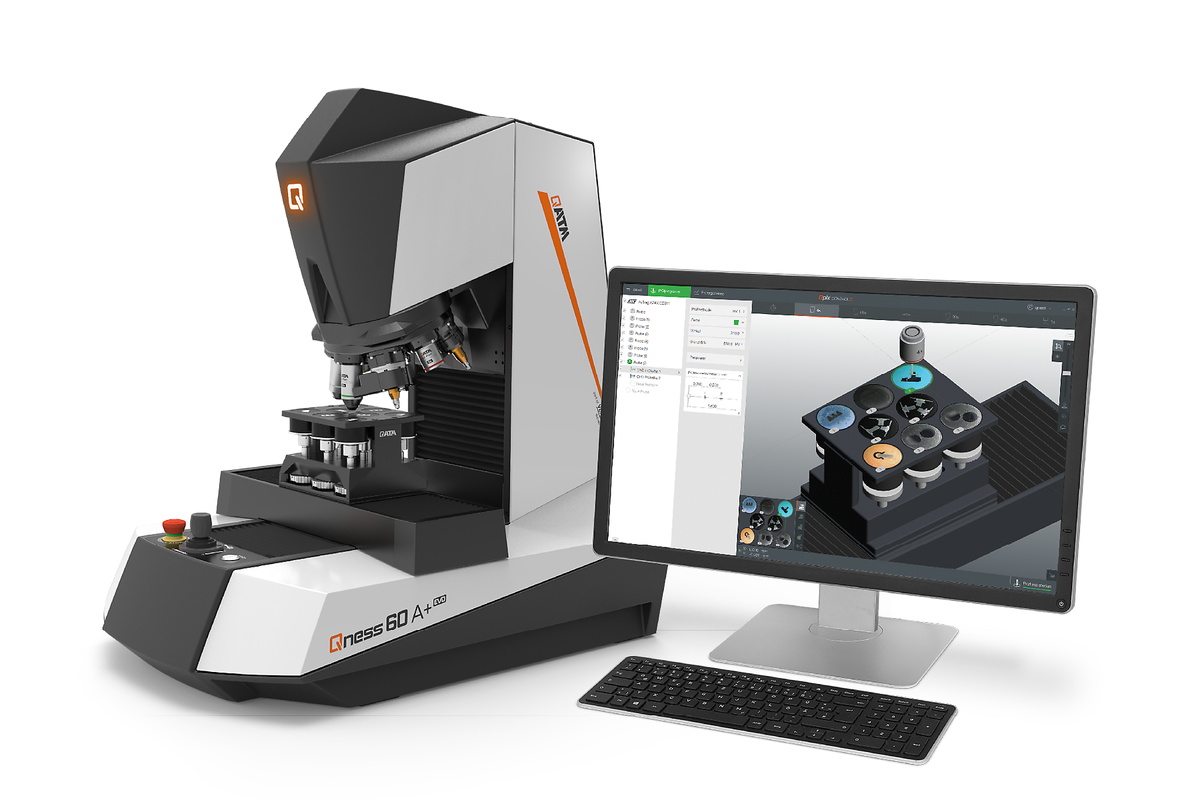

Il durometro Brinell / Knoop / Vickers della serie Qness 60 EVO porta le prove di microdurezza ad un livello completamente nuovo: I dispositivi di laboratorio di fascia alta dell'ultima generazione combinano il meglio di entrambi i mondi - prove di durezza e microscopia senza compromessi e con la massima comodità di utilizzo. Il rivoluzionario sistema ottico con telecamera a colori fornisce risultati riproducibili e affidabili ogni volta.
L'innovativo modello "A" di questo durometro Brinell / Knoop / Vickers promette una perfetta automazione e viene fornito con un controllo di posizionamento ad alta precisione per tutti e tre gli assi. Le progressioni XYZ flessibili per migliaia di punti di analisi permettono un rendimento eccezionalmente alto senza intervento dell'operatore.
Video di prodotto

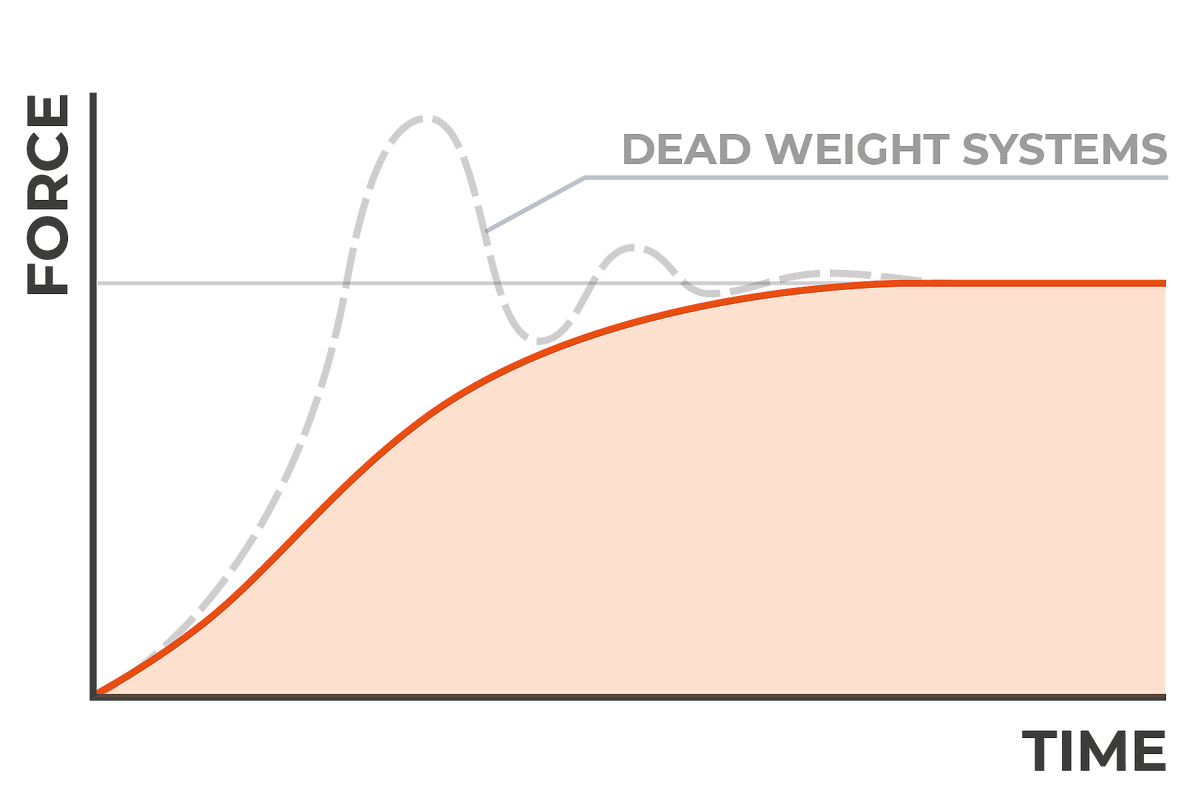

Ci sono vantaggi decisivi nella distribuzione del movimento verticale su 2 assi. Attraverso il primo asse Z c'è un controllo dinamico del movimento, che permette di posizionare il penetratore verso la superficie di prova in modo rapido e comodo fino a 30 mm/s. Il secondo asse Z aggiuntivo nel sistema QATM offre un sistema di posizionamento ad alta risoluzione per una maggiore precisione nell'applicazione della forza e nella focalizzazione.
Ora è possibile eseguire tutti i compiti di assicurazione della qualità richiesti con un grado di convenienza e di efficienza temporale mai raggiunto prima. I durometri Brinell / Knoop / Vickers possono lavorare attraverso centinaia - anche migliaia - di punti di prova e di analisi in un ambiente completamente automatizzato e senza personale. Anche le funzioni analitiche sono state integrate per consentire all'operatore che lavora in modalità manuale di analizzare le proprietà del materiale con la massima efficienza e di fornire i risultati richiesti in modo semplice e fluido.
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Knoop
DIN EN ISO 4545, ASTM E-384, ASTM E92
Brinell
DIN EN ISO 6506, ASTM E-10
Integrated conversions:
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
* non conforme agli standard
Il sistema di lenti sviluppato da QATM e prodotto internamente stabilisce nuovi standard. Oltre a fornire una qualità d'immagine cristallina per le prove di microdurezza, l'illuminazione Koehler utilizza una luce LED bianca e un otturatore di apertura motorizzato per produrre un contrasto ideale, anche per immagini ad alto ingrandimento. La serie di lenti di alta qualità con correzione del colore viene utilizzata per l'analisi strutturale. Ci sono anche due sistemi di telecamere tra cui scegliere.
I metallurgisti esperti concordano che la qualità dell'immagine fornita dal durometro Vickers / Knoop / Brinell Qness 60 EVO è paragonabile in tutti gli aspetti a quella dei microscopi sofisticati affermati. Il concetto aggiornato e le nuove lenti del sistema ottico consentono al dispositivo di soddisfare completamente anche i più severi requisiti fisici di "definizione del sistema di prova" in conformità alla norma DIN EN ISO6507-1/2:2018.
Sulla torretta ultramoderna del durometro Vickers / Knoop / Brinell si possono montare fino a 8 diversi diamanti di prova o lenti. La struttura compatta è angolata a 20° per garantire un'eccellente visibilità in sala prove.
In evidenza: I moduli di prova di durezza di nuova concezione fungono da porta penetratori modulari che consentono il retrofit plug-and-play delle apparecchiature di prova Brinell e Knoop in qualsiasi momento dopo la consegna.
Qpix Control2 è all'avanguardia nel funzionamento ultra moderno del software delle apparecchiature di prova della durezza ed è stato ampliato per includere strumenti di misurazione intelligenti per lunghezze e angoli. È ideale per stabilire le sagome e ora anche per la prova delle saldature (modelli A/A+). Inoltre, i moduli opzionali INSPECT possono essere integrati senza problemi nell'infrastruttura operativa generale:
Il logo QATM illuminato mostra lo stato attuale del dispositivo a colpo d'occhio. La gamma di intervalli di flash indica se il dispositivo sta funzionando automaticamente o è libero di essere utilizzato per nuovi compiti per il personale di tutto il laboratorio. Inoltre, non solo l'illuminazione a LED dello spazio di prova, installata di serie, consente di impostare correttamente i campioni e i portacampioni, ma nella versione A+ garantisce un'intensità luminosa uniforme per l'imaging dei campioni.
Tutti e 3 gli assi sono equipaggiati di serie con il sistema di misurazione diretta del percorso ottico. Gli assi e la torretta possono essere posizionati con una precisione di 1,5 μm, in modo che anche gli strati sottili, o i test speciali o le coordinate analitiche possano essere avvicinati ripetutamente e con precisione.
La costruzione unica della torretta cambiautensili altamente dinamica permette il posizionamento di pezzi di prova a varie altezze all'interno dell'area di prova. L'innovativa tecnologia CAS protegge l'unità dalle collisioni.
Parametri di prova ottimizzati e intervalli più brevi per l'autofocus seriale, la regolazione della luminosità e l'analisi delle immagini, facilitano tempi di ciclo imbattibili durante il funzionamento quotidiano con i nuovi durometri EVO Brinell / Knoop / Vickers; ed è ancora più veloce del modello precedente. Un ulteriore vantaggio del nuovo concetto di macchina è l'enfasi sulla riduzione delle emissioni di rumore durante il funzionamento e il movimento, rendendola particolarmente adatta al lavoro in laboratorio.
IPC - 'Indentatore parallelo al contorno' (opzionale)
L'operatore può selezionare il percorso e i punti per il penetratore Knoop lungo ogni contorno, sia manualmente, tramite l'impostazione del software, sia in modo completamente automatico. L'unità compatta del penetratore con un azionamento di rotazione incorporato facilita la prova di durezza completamente automatizzata in strati o lungo il bordo del pezzo.
Il bloccaggio sicuro dei campioni grazie a un supporto riprogettato con un limitatore di forza di serraggio incorporato, semplifica il centraggio e il posizionamento dei campioni. Un piatto con un giunto sferico blocca anche i campioni che non possono essere tenuti fermi per evitare che si inclinino o scivolino durante l'analisi. Disponibile con 1, 4 o 8 posizioni di tenuta e anelli adattatori per una vasta gamma di diametri di campioni metrici e imperiali.
Non è un caso che la maggior parte dei clienti di QATM scelga la versione 'A+' con una telecamera per immagini integrata. In pochi secondi l'immagine del campione viene ripresa con la telecamera aggiuntiva (campo visivo 49 x 37 mm). L'immagine fornisce un eccellente supporto di navigazione all'interno del software, in particolare in combinazione con la DOUBLE-VIEW TECHNOLOGY, e aiuta a migliorare la documentazione nel rapporto di prova compilato automaticamente. I dispositivi della versione 'A' possono anche essere aggiornati alle versioni 'A+' dotandoli del secondo sistema di telecamere in un secondo momento.
La dispendiosa creazione di punti di prova, specialmente per il test del fianco del dente, è ridotta al minimo per mezzo di modelli predefiniti. La versione A+ consente di eseguire l'intera procedura normalizzata tra HV30 e HV1 con un unico dispositivo.
La fornitura seriale di funzioni "Advanced Welding" facilita l'integrazione semplice e conforme alle norme (ad es. EN ISO 9015 & EN ISO 22826) della mappatura dei test di durezza Brinell / Knoop / Vickers. I modelli predefiniti possono essere semplicemente adattati ad ogni rispettivo pezzo di prova tramite funzioni interattive. Se necessario, i moduli Qpix INSPECT possono anche fornire un'analisi grafica del materiale simultanea del cordone di saldatura.
I portacampioni QATM sono progettati per garantire la massima produttività. I tavoli di prova dei dispositivi 'A' e 'A+' includono di serie spazio sufficiente per un portacampioni a 8 pieghe; fino a due portacampioni possono essere utilizzati in parallelo con la slitta opzionale da 300 mm.
Intuitivo, chiaramente organizzato e professionale: Qpix Control2 è un software di nuova generazione per durometri Brinell / Knoop / Vickers, sviluppato sulla base del feedback dei clienti e degli input per la massima facilità d'uso. La testa di prova controllata beneficia della regolazione automatica dell'altezza e dell'esplorazione senza contatto, della completa integrazione del portacampioni, della compatibilità CAD con l'imaging 3D e di tutta una serie di elementi di controllo e visualizzazioni 3D di facile comprensione inclusi nel software. Stabilisce nuovi standard nelle prove di durezza.
Campioni identici possono essere impostati nel software in scala come modello 3D.
L'innovativa tecnologia Collision Avoiding System (CAS) protegge le parti meccaniche del dispositivo utilizzando calcoli predittivi del movimento 3D per visualizzare gli effetti di collisioni ed errori di funzionamento.
La macchina si sposta automaticamente all'altezza del portacampioni. L'immagine del campione viene ripresa automaticamente.
AutoSnap - Impostazione rapida della fila: Trascinare la fila di punti di prova nella posizione desiderata. La funzione Auto-Snap seriale corregge automaticamente il punto di partenza della fila di test.
La sequenza di prova viene eseguita secondo gli standard di prova di durezza applicabili.

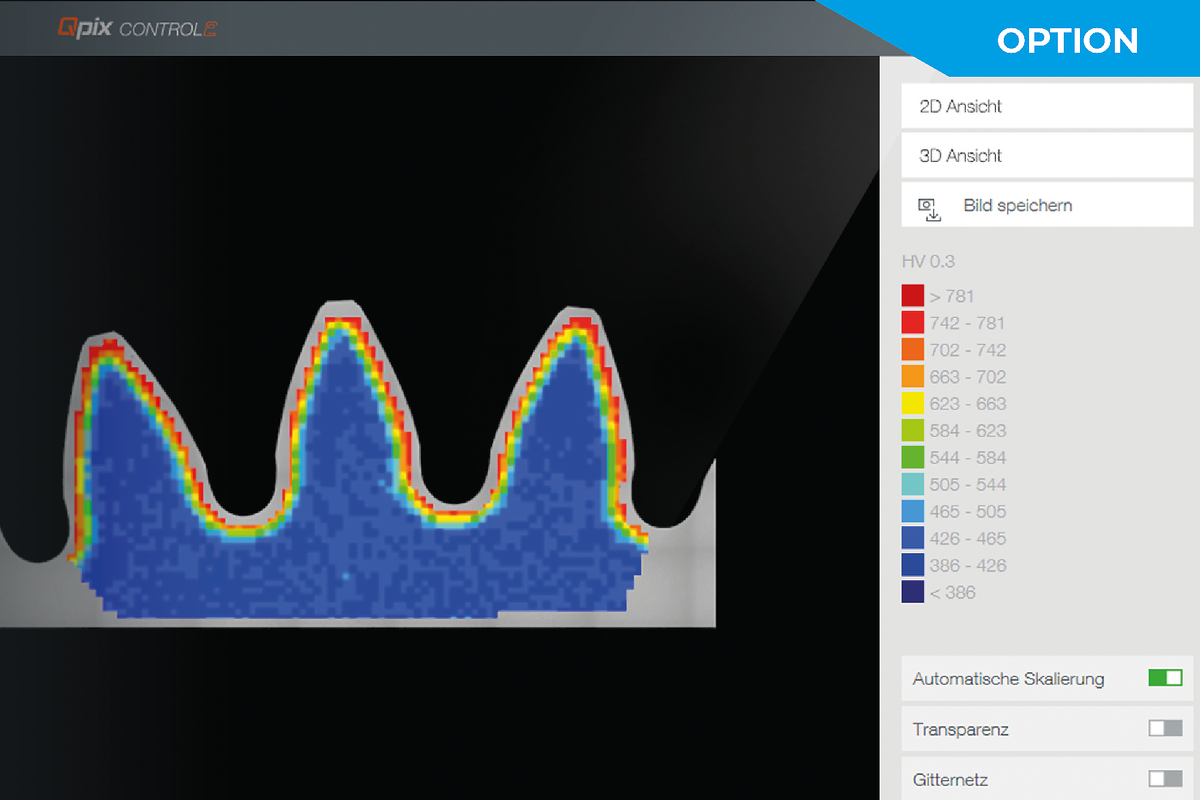

Il modulo software opzionale "grafico di durezza 2D/3D" è l'aiuto perfetto per la determinazione dettagliata della distribuzione della durezza sulla sezione totale, specialmente per i materiali trattati termicamente. Questo è estremamente importante nell'esplorazione dei materiali e anche per le prove di saldatura o nell'analisi dei danni.
1. Creare l'area
2. Definire la griglia
3. Visualizza in 2D
In alternativa, visualizzalo in 3D
Grafico di distribuzione della durezza omogenea sulla sezione trasversale del filo
Schema del punto di prova su un campione non incastrato
Il riconoscimento dei bordi implica l'adattamento automatico dei punti di partenza della fila di test al bordo del campione quando si utilizzano il progetto e le sagome corrispondenti. Il modulo aumenta significativamente il grado di automazione ed è un'aggiunta ideale alla funzione AutoSnap fornita in serie.
Il valore K1C viene stabilito tramite la misurazione a norma delle 4 linee di frattura. Il MPa√m viene poi calcolato automaticamente.
Il calibro digitale è compatibile con il sistema Qpix Control2 e legge le dimensioni, l'altezza e il diametro dei componenti in modo wireless e premendo un pulsante, inserendoli nel software. Il controllo dell'altezza della testa di prova nelle versioni A e A+ permette di raggiungere l'altezza di prova in modo completamente automatico, senza bisogno di inserimento manuale.
La funzionalità del software Qpix INSPECT, intuitiva e facile da usare, fornisce un toolbox completo per le valutazioni microscopiche e la documentazione dei risultati. Può essere personalizzato per compiti di misurazione specifici del cliente e completato con moduli aggiuntivi.
Qconnect è l'interfaccia del software QATM Qpix Control2, che fornisce ai clienti un portafoglio completo di connettività tra dispositivi - dalla produzione in serie, interfacce XML aperte (bidirezionali) e soluzioni plug-in pre-specificate, come il QDAS Plug-In+, fino a soluzioni di connettività specifiche del cliente implementate completamente da QATM. Abbiamo una soluzione professionale per ogni esigenza applicativa.
Il durometro Qness 60 A+ EVO come soluzione a portale che offre una flessibilità di movimento unica, aprendo nuove possibilità nelle prove di durezza micro e a basso carico.
Vantaggi prodotto
Configurate e ottimizzate il vostro posto di lavoro in laboratorio con le soluzioni della gamma completa di mobili da laboratorio QATM.
Highlight: Il tavolo da lavoro QATM estremamente resistente con regolazione elettrica dell'altezza è adattato ergonomicamente per l'uso con il durometro secondo e fino a 2 monitor e offre una gestione integrata dei cavi.
La grande slitta opzionale raddoppia la superficie del tavolo di prova a 300 x 120 mm. Se necessario, anche l'altezza di prova può essere estesa da 145 mm a 260 mm.
Qualità premium in una varietà completa. Taratura indipendente DAkkS (ISO/IEC 17025) secondo DIN EN ISO e ASTM, compreso il software per test periodici conformi alle norme.
